封闭带散热器安全阀A40Y型

主要性能规范：Main technical data
型号 type	整定压力范围 MPa Range of Adjusted pressure	密封试验压力 MPa sealing test pressure	排放压力 MPa built-up pressure	回座压力 MPa re-seating pressure	开启高度 mm Value Lift	适用介质 Suitable medium	适用温度 ℃ Suitable temperature	排量系数 coefficient of dischange
A40Y-16C	Ps0.1～1.6	90%整定压力 setting pressure	≤1.1 x 整定压力 setting pressure	≥85% 整定压力 setting pressure	≥1/4 喉径 Throat diameter	热空气烟气、蒸汽等 Hot air,smoke,steam etc	≤400	0.70
A40Y-40	Ps1.3～4.0
A40Y-64	Ps2.5～6.4
A40Y-100	Ps3.2～10.0

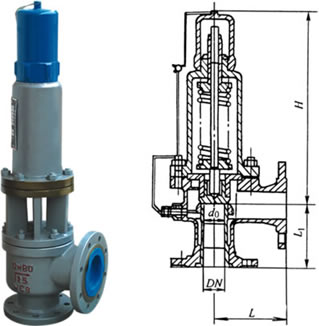

主要外形尺寸及连接尺寸 Main size of Appearance
公称压力 Norminal pressure	图中符号 mark in chart	公称通径 DN/mm Inside Nominal Diameter
		4O			50		80	100	150	200
1.6	d0	25			32		50	65	100	125
	L	120			135		170	200	250	305
	L1	110			120		135	160	210	260
	H	360			410		520	660	750	860
	出口法兰 Dischange flange	PN16、DN50			PN16、DN65		PN16、DN100	PN16、DN125	PN16、DN200	PN16、DN250
4.O	L	120			135		170	200	250	305
	L1	110			12O		135	160	210	260
	H	360			410		520	660	750	860
	出口法兰 Dischange flange	PN16、DN50			PN16、DN65		PN16、DN100	PN16、DN125	PN16、DN200	PN16、DN250
6.4	L				160		175	220
	L1				13O		160	200
	H				430		550	690
	出口法兰 Dischange flange				PN16、DN65		PN16、DN100	PN16、DN125
10.O	L				160		175	220
	L1				130		160	200
	H				430		550	690
	出口法兰 Dischange flange				PN16、DN65		PN16、DN100	PN16、DN125

封闭带散热器安全阀A40Y型

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

1. 守信合同，保证及时供货，随时保持与客户联系。

2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

我厂有专职售后服务人员，全体业务人员为兼职售后服务人员，技术监督处定期对全体业务人员进行技术培训。

1. 产品质保期为自出厂起有效期限内，实行“三包”服务（包退、包换、包修）。

2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4. 对售后服务，用户填写服务后的质量反馈表，并做出鉴定意见，以便提高的服务质量。

封闭带散热器安全阀A40Y型

订货流程

1. 客户采购清单请传真，或者发送电子邮件给沈阳郑高阀门有限公司。

2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

3. 具体商定：交货期、特殊要求等事宜。

订货须知

1. 客户对产品有特殊要求，须在订货合同中提供以下说明：

(1) 结构长度

(2) 连接形式

(3) 公称直径、全通径、缩径、管道尺寸

(4) 运用介质及温度、压力范围

(5) 实验、检验标准及其他要求

2. 本厂可根据客户特殊要求配置各类驱动装置。

3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
