弹簧全启式安全阀  A48Y型

A48型 主要性能规范：Main technical data
型号 type	整定压力范围 MPa Range of Adjusted pressure	密封试验压力 MPa sealing test pressure	排放压力 MPa built-up pressure	回座压力 MPa re-seating pressure	开启高度 mm Value Lift	适用介质 Suitable medium	适用温度 ℃ Suitable temperature	排量系数 coefficient of dischange
A48Y-16C	Ps0.1～0.6	Ps<0.3时 Ps-0.03 Ps≥0.03时 90%整定压力 setting	≤1.03倍 整定压力 setting pressure	≥90% 整定压力 setting pressure	≥1/4 喉径 Throat diameter	蒸汽、热无腐蚀性的气体 Steam and non-corrosiveness gas	≤350	0.7
A48Y-25	Ps0.3～2.5
A48Y-40	Ps1.6～4.0
A48Y-64	Ps2.5～6.4
A48-64I
A48Y-100	Ps4.0～10.0
A48Y-100I

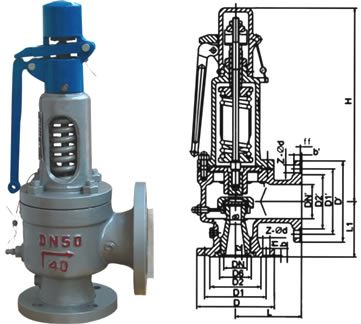

主要外形尺寸及连接尺寸 Main size of Appearance
公称压力 Norminal pressure	图中符号 mark in chart	公称通径I附山忡不，inall万an℃把rl)N/n lm
		25			32	4O			50		65	80	100	150	200	250
1.6 MPa	d0	15			20	25			32		4O	50	65	100	125	150
	L	100			115	120			135		150	170	200	250	305	350
	L1	95			100	110			120		130	135	160	210	260	310
	H	250			277	281			307		375	429	530	675	767	1078
	出口法兰 Dischange flange	PN16 DN32			PN16 DN40	PN16 DN50			PN16 DN65		PN16 DN80	PN16 DN100	PN16 DN125	PN16 DN175	PN16 DN250	PN16 DN300
2.5 MPa	L	100			115	120			135		150	170	200	250	305	350
	L1	95			100	110			120		130	135	160	210	260	310
	H	250			277	281			307		375	429	530	675	767	1078
	出口法兰 Dischange flange	PN16 DN32			PN16 DN40	PN16 DN50			PN16 DN65		PN16 DN80	PN16 DN100	PN16 DN125	PN16 DN175	PN16 DN250	PN16 DN350
4.0 MPa	L	100			115	120			135			170	200	250
	L1	95			100	110			12O			135	160	210
	H	250			287	291			335			503	580	742
	出口法兰 Dischange flange	PN16 DN32			PN16 DN40	PN16 DN50			PN16 DN65		PN16 DN80	PN16 DN100	PN16 DN125	PN16 DN175
6.4 MPa	L	100			130	135			160			170	220	285
	L1	95			110	120			13O			160	200	260
	H	280			285	332			478			630	680	920
	出口法兰 Dischange flange	PN16 DN32			PN16 DN40	PN16 DN50			PN16 DN65			PN16 DN100	PN16 DN125	PN16 DN200
10.0 MPa	L	100			130	135			160			170	220
	L1	95			110	120			130			160	200
	H	2580			285	332			478			630	680
	出口法兰 Dischange flange	PN16 DN32			PN16 DN40	PN16 DN50			PN16 DN65			PN16 DN100	PN16 DN125
