GA42H-25、40 GA42H-64、100 |
单杠杆式安全阀 |
PN16~100 |
GA42H单杠杆型安全阀型适用于温度≤450℃的电站锅炉和压力空器上防止压力超过允许最高值介质可为蒸汽、空气.
| 主要性能规范：Main technical data | |||||||
| 型号 type | 公称压力 PN/MPa Nominal Pressure | 工作压力范围 /MPa | 整定压力 /MPa setting pressure | 工作温度 /℃ Working tempreature | 回座压差 Re-seating pressure | 适用介质 suitable medium | 额定排量系数 Derated coefficient of discharge |
| GA42H-25 | 2.5 | 0.78～1.57 | 1.04倍工作压力 1.04 times of working pressures | ≤450 | 4%～10% 整定压力 setting pressure | 蒸汽 steam | 0.24 |
| GA42H-40 | 4.0 | 1.57～2.45 | ≤450 | ||||
| GA42H-64 | 6.4 | 2.45～4.22 | ≤450 | ||||
| 主要零部件材料：Main parts material | ||||||
| 零件名称 The name of parts | 阀体 body |
阀座、阀瓣 Seat Disc |
阀杆 Stem | 衬套 Bushing | 杠杆 Lever |
重锤 Steelyard weight |
| 材料 Material |
碳素铸钢 stainless steel |
不锈钢 stainless steel |
不锈钢 stainless steel |
不锈钢 stainless steel |
碳素钢 Carbon steel |
灰铸铁 cast steel |

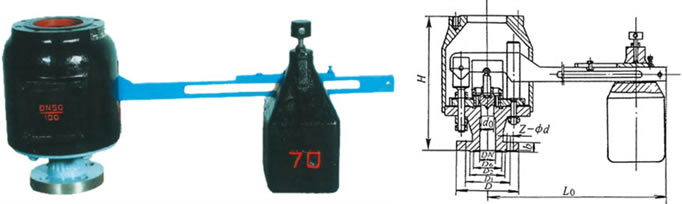

| 主要尺寸及重量：Main size and weight | ||||||||
| 型号 Type:GA42H-25 | ||||||||
| 公称通径 DN/mm |
尺寸 /mm size | |||||||
| H | L | D | D1 | D2 | b | Z-φd | 出口法兰 Discharge flange |
|
| 50 | 344 | 715 | 160 | 125 | 100 | 24 | 4-φ18 | PN16 DN150 |
| 80 | 344 | 715 | 195 | 160 | 135 | 24 | 4-φ18 | PN16 DN150 |
| 型号 Type:GA42H-40 | |||||||||
| 公称通径 DN/mm |
尺寸 /mm size | ||||||||
| H | L | D | D1 | D2 | D6 | b | Z-φd | 出口法兰 Discharge flange |
|
| 40 | 333 | 650 | 145 | 110 | 76 | 66 | 18 | 4-φ18 | PN16 DN100 |
| 50 | 350 | 705 | 165 | 125 | 100 | 88 | 20 | 4-φ18 | PN16 DN150 |
| 型号 Type:GA42H-64 | |||||||||
| 公称通径 DN/mm |
尺寸 /mm | ||||||||
| H | L | D | D1 | D2 | D6 | b | Z-φd | 出口法兰 Discharge flange |
|
| 80 | 480 | 875 | 210 | 170 | 140 | 121 | 30 | 8-φ23 | PN16 DN150 |
| 型号 Type:GA42H-100 | |||||||||
| 公称通径 DN/mm |
尺寸 /mm size | ||||||||
| H | L | D | D1 | D2 | D6 | b | Z-φd | 出口法兰 Discharge flange |
|
| 25 | 208 | 582 | 135 | 100 | 78 | 58 | 24 | 4-φ18 | PN16 DN80 |
| 50 | 420 | 875 | 195 | 145 | 112 | 88 | 28 | 4-φ23 | PN16 DN100 |
