YZ49H-2.5 YZ949H-2.5 眼镜阀

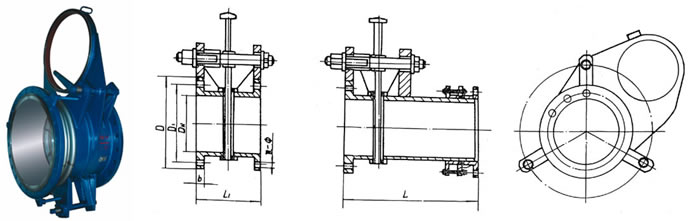

主要外形尺寸及连接尺寸 Main size of Appearance
DN	D	D1	b	n-φ	长系列L long	短系列L1 short	手动质量Kg quaility		电动质量Kg electric altuator quailing		电动装置型号 elactric actuator type
DN	D	D1	b	n-φ	长系列L long	短系列L1 short	短系列 short	长系列 long	短系列 short	长系列 long	电动装置型号 elactric actuator type
200	320	280	l4	8-φ18	500	230	83	109	83	109	Z5-36
250	375	335	14	12-φ18	500	250	92	122	92	122
300	440	395	l6	12-φ22	500	270	103	163	103	163
350	490	445	l6	12-φ22	500	290	115	186	115	186	Z10-36
400	540	49O	16	16-φ22	600	310	158	246	158	246
450	595	550	20	16-φ22	600	330	191	270	191	270
500	645	600	20	20-φ22	600	350	325	374	325	374	Z15-36 Z20-36
600	755	705	20	20-φ26	600	370	373	413	373	413
700	86O	810	20	24-φ26	600	390	430	520	430	520
800	975	920	22	24-φ30	600	410	645	700	645	700
900	1075	1020	22	24-φ30	630	430	768	820	768	820
100	1175	1120	22	28-φ30	630	450	864	950	864	950
1200	1375	1320	22	32-φ30	750	470	983	1090	983	1090
1400	1575	1520	26	36-φ30	750	490	1337	1490	1337	1490
1500	1675	1620	26	36-φ30	750	510	1410	1620	1410	1620
1600	1790	1730	26	40-φ30	750	530	1534	1710	1534	1710
1800	1990	1930	26	44-φ30	750	550	1810	2050	1810	2050
2000	2190	2130	26	48-φ30	750	570	2190	2440	2190	2440
