美标（磅级）浮动球阀

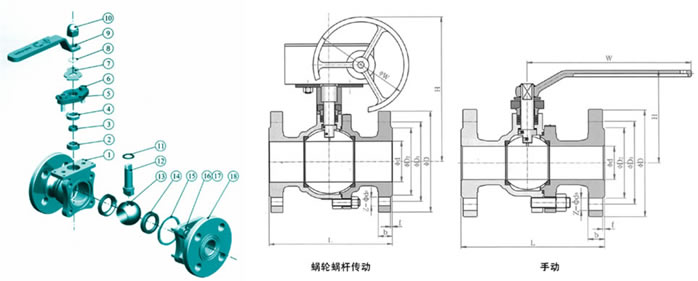

	口径		尺寸 (mm)
	DN	NPS	L		d	D	D1	D2	B	f	Z-φd0	W		H
												手动 manual	蜗轮 gear actuator	手动 manual	蜗轮 gear actuator
			RF	RJ
Class150 PN20	15	1/2	108	119	14	89	60.5	35	11.5	1.6	4-15	14O	-	85	-
	20	3/4	117	130	19	98	70	43	11.5	1.6	4-15	140	-	90	-
	25	1	127	1450	25	108	79.5	51	11.5	1.6	4-15	150	-	99	-
	32	11/4	l4O	153	32	17	89	64	13	1.6	4-15	180	-	l05	-
	40	11/2	165	178	38	127	89.5	73	14.5	1.6	4-15	200	-	126	-
	50	2	178	191	51	152	120.5	92	16	1.6	4-19	250	-	140	-
	65	21/2	190	203	64	178	139.5	105	17.5	1.6	4-19	300	-	165	-
	80	3	203	216	76	190	152.5	127	19.5	1.6	4-19	350	-	178	-
	100	4	229	242	102	229	190.5	157	24	1.6	8-19	500	305	230	380
	125	5	356	369	127	254	216	186	24	1.6	8-22	800	305	280	405
	15O	6	394	407	152	279	241.5	216	25.5	1.6	8-22	800	350	310	460
	200	8	457	470	203	343	298.5	270	29	1.6	8-22	1000	350	350	550
	250	10	533	546	254	406	362	324	31	1.6	12-25	-	400	-	706
Class300 PN50	15	1/2	l4O	151	14	95	66.5	35	14.5	1.6	4-15	14O	-	85	-
	20	3/4	152	165	19	117	82.5	43	16	1.6	4-19	140	-	90	-
	25	1	165	178	25	124	89	51	17.5	1.6	4-19	150	-	99	-
	32	11/4	178	191	32	133	98.5	64	19.5	1.6	4-19	180	-	105	-
	4O	11/2	190	203	38	156	114.5	73	21	1.6	4-22	200	-	126	-
	50	2	216	232	51	165	127	92	22.5	1.6	8-19	250	-	142	-
	65	21/2	241	257	64	190	149	105	25.5	1.6	8-22	300	-	165	-
	80	3	283	299	76	210	168.5	127	29	1.6	8-22	350	-	178	330
	100	4	305	321	102	254	200	157	32	1.6	8-22	500	350	230	380
	125	5	381	397	127	279	235	186	35	1.6	8-22	800	350	280	420
	150	6	403	419	152	318	270	216	37	1.6	12-22	800	350	310	480
	200	8	502	518	203	381	330	270	41.5	1.6	12-25	1000	350	350	560
注：1、RF表示突面法兰， RJ表示环连接面法兰。 2、本表法兰尺寸按ASTM B16.5标准。根据用户要求，法兰尺寸也可按GB/T9112-9124、1 HG20615-20626和SH134006设计制造。
