Z40H  Z40Y  Z40W Z41Y  Z41H  Z41W

手动楔式闸阀

PN16~160 DN50~800

主要特点及用途

chief features and usages

1、产品结构设计合理，刚性好，流体阻力小。 2、密封面采用不锈钢和硬质合金，使用寿命长。 3、填料采用柔性石墨，启闭灵活，密封可靠。 4、闸板结构分弹性和刚牲两种形式。弹性闸板结构适应温差大的场合。 5、广泛适用于石油、化工、火力发电等水、蒸汽、油品管路上作接通和截断介质，不可作节流用。

1、compact structure easonable design good rigidity,smooth charnel small coefficient of flow resistance. 2、The sealing face uses stainless steel and car-bide alloy and is of long duration. 3、Using flexible graphite fillings. reliable sealing light and nimble opearation. 4、 Structure type elastic wedge type with single or dual-gate board 5、widely used as the clevice of open or close to connect of cat off the medium inside of the pipeline of water,steam or oil goods in steam power plants.

性能规范及主要零件材料：The main technical data
型号 type	试验压力（ps）			适用介质 suitable medium	适用温度 suitable temperature	零件材料 Material of main parts					手轮 Handwheel
	壳体 shell	液密封 water seal	气密封 gas seal			阀体阀盖 Body Bonnet	闸板阀座 disc、sealing	阀杆 Seat	阀杆螺母 stam nat	填料 packing
Z14H-16Q，25Q	1.5PN	1.1PN	0.6MPa	水蒸汽，油品、 导热油等 water steam petrolcam Transmit heat the oil	≤350℃	QT450-10	ZG2Crl3	ICrl3	铝青铜 Aluminium- Bronze	柔性石墨 expanded graphite	QT450-10
Z40H-16C～160 Z41Y-16C～160					≤425℃	WCB	ZG2Crl3 WCB
Z40W-16P～160P Z41Y-16P～160P				硝酸类 nitric acid acetic	≤200℃	CF8	CF8	304		PTFE
Z40W-16R～160R Z41Y-16R～160R				醋酸类 acid	≤200℃	CF8M	CF8M	316
Z40W-16I～160I Z41Y-16I～160I				水蒸汽、油品、导热油等 water steam petrolcam Transmit heat the oil	≤550℃	Cr5Mo	Cr5MO	25Cr2MoV		柔性石墨 expanded graphite	WCB

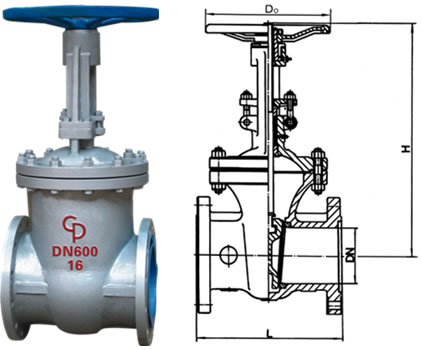

主要外形尺寸及连接尺寸 Main size of Appearance
公称压力 Nominal Pressure	图中符号 Sign	公 称 通 径 DN mm
		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
16	L	130	150	160	180	230	250	270	280	300	325	350	400	450	500	550	650	650	700	800	900	1000
	H	220	225	275	280	300	358	375	433	502	612	676	82O	969	1142	1280	1452	1541	1676	1847
	D0	120	140	160	180	200	240	240	280	320	360	360	400	450	560	640	640	72O	720	800
	H0					595	653	665	725	787	902	955	1105	1343	1516	1678	1849	1937	2234	2432	2489	2643
	电装actuators					Z15	Z20	Z20	Z20	Z20	Z30	Z30	Z30	Z45	Z60	Z60	Z90	Z90	Z120	Z180	Z250	Z350
25	L	130	150	160	230	250	270	280	300	325	350	400	450	500	550	600	650	700	800	900	1000
	H	220	225	275	280	300	358	375	433	502	612	676	820	969	1 142	1280	1452	1541	1676	1847
	D0	120	140	160	180	20	240	240	280	320	360	360	400	450	560	64O	64O	720	720	800
	H0					595	653	665	725	787	902	955	1105	1343	1516	1678	1849	1937	2234	2432	2489	2643
	电装actuators					Z15	Z20	Z20	Z20	Z20	Z30	Z30	Z30	Z45	Z60	Z60	Z90	Z9O	Z120	Z180	Z250	Z350
40	L	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950	1050	1150
	H	220	225	275	280	323	372	395	457	552	634	708	858	1015	1203	1341	1492
	D0	120	140	160	180	200	280	280	320	360	400	400	450	560	64	640	720
	H0					617	665	680	752	846	1087	1087	1243	1429	1608	1738	1897	2104	2401
	电装actuators					Z15	Z20	Z20	Z20	Z30	Z45	Z45	245	Z60	Z90	Z90	Z120	Z120	Z180
64	L	170	190	210	230	240	250	280	310	350	400	450	550	650	750	850	950	1050	1150
	H		258	310	320	360	372	395	458	553	638	718	873	1053	1203
	D0		180	200	200	240	280	280	320	360	4oo	450	560	640	64O
	H0						667	685	748	845	1090	l090	1253	1449	1867	1913	2017	2459
	电装actuators						Z20	Z20	Z30	Z30	Z45	Z45	Z60	Z60	Z90	Z120	Z180	Z250
100	L	170	190	210	230	240	250	280	310	350	400	450	550	650	750	850	950
	H				310	320	336	490	540	573	575	744	800	900	1050	1208
	D0				200	240	280	360	400	400	400	560	560	560	640	640
	H0							781	830	865	1179	1201	1201	1611	1903	2054	2132	2321
	电装actuators							Z20	Z20	Z30	Z30	Z60	Z60	Z90	Z90	Z120	Z180	Z250
160	L	170	190	210	230	240	300	34O	390	450	525	600	750
	H		230	260	280	312	350	512	560	585	631	723	820	990
	D0		200	200	280	320	320	360	360	400	450	560	640	720
	H0							905	968	978	1043	1248	1394	1621
	电装actuators							220	220	220	230	230	245	245

Z40H Z40Y Z40WZ40T Z41Y Z41H Z41WZ41T

手动、电动楔式闸阀

PN16~160 DN50~800

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

1. 守信合同，保证及时供货，随时保持与客户联系。

2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

我厂有专职售后服务人员，全体业务人员为兼职售后服务人员，技术监督处定期对全体业务人员进行技术培训。

1. 产品质保期为自出厂起有效期限内，实行“三包”服务（包退、包换、包修）。

2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4. 对售后服务，用户填写服务后的质量反馈表，并做出鉴定意见，以便提高的服务质量。

Z40H Z41H Z941H Z40Y Z41Y Z941Y

手动、电动楔式闸阀

PN16~160 DN50~800

订货流程

1. 客户采购清单请传真，或者发送电子邮件给沈阳郑高阀门有限公司。

2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

3. 具体商定：交货期、特殊要求等事宜。

订货须知

1. 客户对产品有特殊要求，须在订货合同中提供以下说明：

(1) 结构长度

(2) 连接形式

(3) 公称直径、全通径、缩径、管道尺寸

(4) 运用介质及温度、压力范围

(5) 实验、检验标准及其他要求

2. 本厂可根据客户特殊要求配置各类驱动装置。

3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
