Z960-250、320	高温高压电站电动闸阀Z960Y	PN250、320
Z960Y-P54100V、P54170V		DN100~300

一、高温高压电站闸阀Z960结构特点

结构特点:

1、设计制造按J日/丁3595等标准。 2、阀门中腔采用压力自紧式密封结构，密封性能好。支管两端为焊接结构。 3、闸板和阀座密封面采用司太立钻基硬质合金堆焊而成，耐磨、而腐蚀、抗擦伤性能好。

Structure feature:

1、Design standard JB/T3595. 2、Sealed by pressure yoke is welded. 3、Sealing surface: stellite, good wearable and long duration.

主要零件材料：Material of main parts
零件名称 Name of parts	材料牌号 Material type
阀体议 Body	WCB		WC6	WC9
阀板 Webge	WCB		WC6	WC9
阀盖 Bonnet	25		12Cr1Mo1VA
阀杆 Stem	1Cr17Ni2
阀座 Sealing seat	25
密封环 Sealing ring	软钢 Soft steel		软钢 Soft steel	软钢 Soft steel
填料 Packing	增强柔性石墨 Expanded graphite
支架 Yoke	WCB	WCB 或 WC6
阀杆螺母 Nut	铝青铜 Aluminium - bronze

性能规范：Technical data
型号 Type	试验压力 Testing pressure			工作压力 Working Pressure	工作温度  Working  Temperature	适用介质 Applicable medium
	壳体 Shell test	液密封 Liquid seal	气密封 Gas seal
Z960Y-250	37.5	27.5	0.6MPa		≤425℃	水蒸汽 water、steam
Z960Y-320	48	36
Z960Y-P54100V	30	22		P5410	≤540℃
Z960Y-P54170V	48	36		P5417

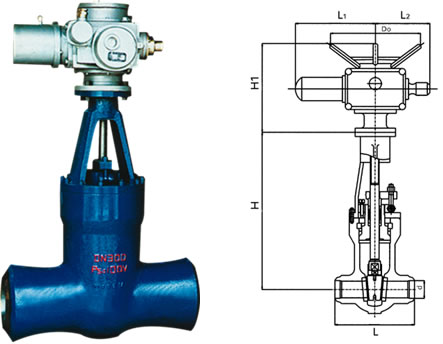

主要尺寸及重量：Main size of appearance and weight
公称通径 DN	主要外形尺寸及连接尺寸 Main size of Appearance										电动装置 Actuators	重量 Weight
	d	L			H	L1				L2
Z960Y-250
100	84		406	1164			437		277		DZW45	234
125	100		483	1402			437		277		DZW60	343
175	158		711	1650			554		309		DZW180	638
225	200		864	1650			554		309		DZW180	654
300	280		1067	216O			764		398		DZW35O	1973
Z960Y-320
100	96		533	1236			437		277		DZW6O	291
125	118		610	1302			437		277		DZW6O	315
!50	l48		762	1402			526		283		DZW90	672
175	l48		762	1650			554		309		DZW180	684
225	222		1041l	1650			554		309		DZW180	696
Z960Y-P54100V
l75	l48		762	1650			554		309		DZW180	683
225	222		1041	1650			554		309		DZW180	704
250	222		1041	1795			554		309		DZW180	1214
300	294		l245	2080			554		309		DZW250	2125
Z960Y-P54170V
125	98		630	1230				437	277		DZW6O	312
225	186		1060	1680				554	309		DZW18O	1401
300	278		1397	2265				764			DZW50O	2834
320	310		l448	2265				690			DZW50O	2632
350	338		1550	2536				715	398		DZWC-4	5591
