国标闸阀
Gate Valve
一、国标闸阀设计标准：Standard
|
设计标准 |
GB/T12232-2005 GB/T12234-2007 |
|
检验与试验 |
GB/T13927-1992 JB/T9092-1999 |
|
结构长度 |
GB/T12221-2005 |
|
法兰连接 |
JB/T74～90-94 HG20592～20635-97 GB/T 9112～9124-2000 |
二、国标闸阀常规产品型号：Normal Product Type
|
公称压力 |
法兰密封面 |
常规产品型号 |
||||
|
(RF) |
Z41H-10 |
Z41H-10Q |
Z41H-10C |
Z41W-10P |
Z41W-10R |
|
|
阀体、阀盖材料 Body bonnet |
TH200 |
QT450-10 |
WCB |
304 |
316 |
|
|
密封面材料 Seal material |
Crl3 |
本体 noumenon |
||||
|
适用介质 Applicable medium |
水、蒸汽、油品等无腐蚀性介质 No corrosive medium etc. |
弱腐蚀性介质 Lower corrosive medium |
||||
|
适用温度/℃ Suitable tempearanle |
200 |
350 |
425 |
150 |
150 |
|
|
齿轮传动 Gear actuator |
在型号 ’z’ 后:正齿轮插入4.锥齿轮播入5 Insert4、5 on back of tpye ’z’ |
|||||
|
电动 Eletric |
在型号 ’z’ 后插人 9 insert 9 on back of tpye ’z’ |
|||||

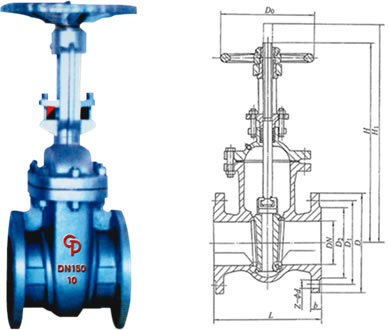

三、国标闸阀主要外形尺寸以及连接尺寸
|
公称 压力 PN |
公称 通径 DN/mm |
尺寸/mm Inch |
||||||||
|
L |
D |
Dl |
D2 |
b |
Z-φd |
H |
Hl |
D0 |
||
|
10 |
40 |
165 |
150 |
110 |
84 |
l8 |
4-φ18 |
257 |
302 |
|
|
50 |
178 |
165 |
125 |
99 |
20 |
4-φ18 |
289 |
346 |
180 |
|
|
65 |
190 |
185 |
145 |
118 |
2O |
4-φ18 |
334 |
408 |
180 |
|
|
80 |
203 |
200 |
160 |
132 |
20 |
8-φ18 |
377 |
465 |
200 |
|
|
100 |
229 |
220 |
180 |
156 |
22 |
8-φ18 |
433 |
542 |
200 |
|
|
125 |
254 |
250 |
210 |
184 |
24 |
8-φ18 |
527 |
662 |
240 |
|
|
150 |
267 |
285 |
240 |
211 |
24 |
8-φ22 |
596 |
754 |
240 |
|
|
200 |
292 |
340 |
295 |
266 |
24 |
8-φ22 |
772 |
984 |
320 |
|
|
250 |
330 |
395 |
350 |
319 |
26 |
12-φ22 |
904 |
1168 |
320 |
|
|
300 |
356 |
445 |
400 |
370 |
26 |
12-φ22 |
1045 |
1357 |
400 |
|
|
350 |
381 |
505 |
460 |
429 |
26 |
16-φ22 |
1177 |
1542 |
400 |
|
|
400 |
406 |
565 |
515 |
480 |
26 |
16-φ26 |
1345 |
1759 |
500 |
|
|
450 |
432 |
615 |
565 |
530 |
28 |
20-φ26 |
1497 |
1972 |
500 |
|
|
500 |
457 |
670 |
620 |
582 |
28 |
20-φ26 |
1648 |
-- |
720 |
|
|
600 |
508 |
780 |
725 |
682 |
34 |
20-φ30 |
-- |
-- |
720 |
|
|
700 |
610 |
895 |
84O |
794 |
34 |
24-φ30 |
-- |
-- |
900 |
|
