Class 150 PN20 DN15~900 Class 300 PN50 DN15~900 铸钢闸阀

美标（磅级）闸阀 API GATE VALVES

---

一、美标（磅级）闸阀

标准：Standards

设计与制造: Disign:APl600、ISO10434、API6D,

检验与试验: Test and check up:AP1600、ISO10434、API1596、AP16D.

结构长度: Face to face:ASME B16.10.

压力温度等级: Pressure-temperature class: ASME B16.34.

---

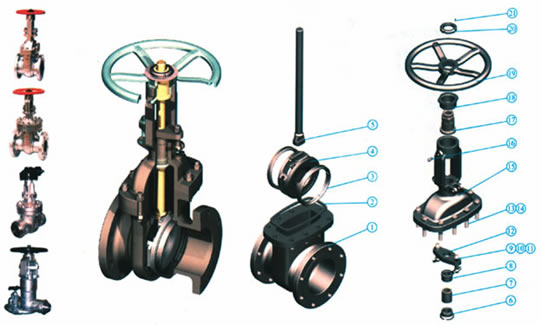

二、美标（磅级）闸阀主要零件

序	零件名称 Name of parts	材料 materia1
		WCB	CF8/304	CF8M/316
1	阀体 Body	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
2	垫片 Gasket	软钢+柔性石墨或 304+柔性石墨	304 +柔性石墨	316 + 柔性石墨
3	阀座 Seat ring	A105 + 硬质合金	ASTM A351 CF8	ASTM A351 CF8M
4	闸板 Disc	ASTM A216 WCB + 硬质合金	ASTM A351 CF8	ASTM A351 CF8M
5	阀杆 Stem	ASTM A182 F6a	ASTM AI82 F304	ASTM A182 F316
6	上密封座 Up seat	ASTM A182 F6a	ASTM A351 CF8	ASTM A351 CF8M
7	填料 PACKING	柔性石墨	柔性石墨	柔性石墨
8	填料压套 Gland	ASTM A182 F6a	ASTMA182 F304	ASTM A182 F316
9	螺钉 Screw nail	ASTM A193 B7	ASTM A193 B8	ASTM AI93 B8M
10	螺母 Nut	ASTM A194 2H	ASTM A194 8	ASTM AI94 8M
11	销 Hinge	ASTM A36	304ss	316ss
12	填料压板 Gland	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 C8M
13	螺柱 Stad	ASTM A193 B7	ASTM A193 B8	ASTM AI93 B8M
14	螺母 Nut	ASTM A194 2H	ASTM A194 8	AST飞1 AI94 SM
15	阀盖 Bonnet	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
16	油杯 Oil cup	碳钢 carbon steel	碳钢 Carbon steel	碳钢Carbon steel
17	阀杆螺母 Stem nut	ASTM A439 D2	ASTM A439 D2	ASTM A439 D2
18	压盖螺母 Gland nut	碳钢Carbon steel	碳钢Carbon steel	碳钢Carbon steel
19	手轮 Hand wheel	可锻铸钢	可锻铸铁	可锻铸铁
20	锁紧螺母 Tight lock nut	碳钢 Carbon steel	碳钢Carbon steel	碳钢Carbon steel
21	螺钉 Screw nail	ASTM A193 B7	ASTM A193 B7	ASTM A193 B7

---

美标（磅级）闸阀 铸钢闸阀 Class 150 PN20 DN15~900

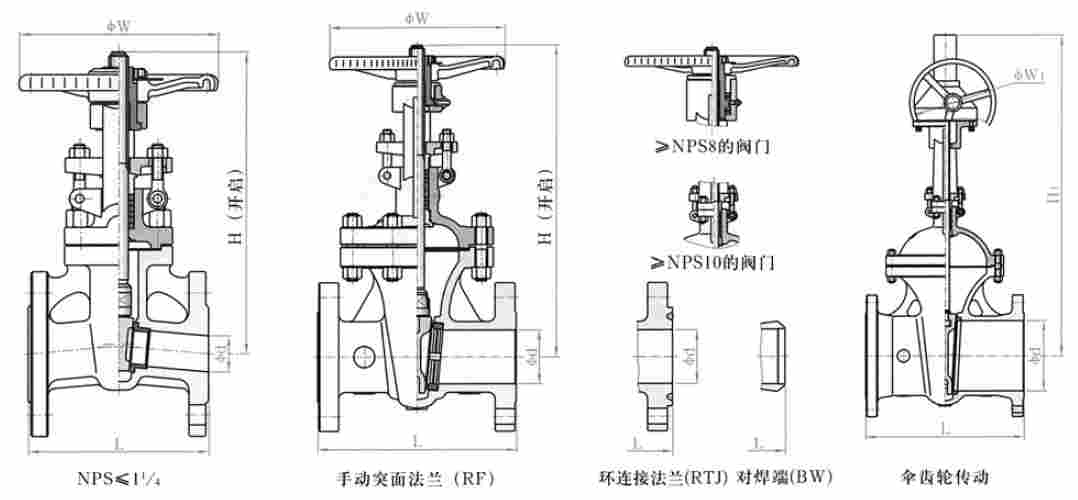

二、美标（磅级）闸阀Class 150 PN20 DN15~900 主要口径连接尺寸

压力 Class	口径Caliber		尺寸 Inch								Weight (Kg)
	DN	NPS	L			d	H	H1	W	W1
			RF	RTJ	BW						手动Handle	伞齿轮 Conical gear
Class 150 PN 20	15	1/2	108	119	108	14	195		120		4	-
	20	3/4	117	130	117	19	210	-	120	-	5	-
	25	1	127	140	127	25	240	-	140	-	7	-
	32	11/4	140	153	140	32	300	-	180	-	10	-
	40	11/2	165	178	165	38	395	-	200	-	14	-
	50	2	178	191	216	51	400	-	200	-	19	-
	65	21/2	191	203	241	64	435	-	200	-	25	-
	80	3	203	216	283	76	515	-	250	-	33	-
	100	4	229	241	305	102	595	650	280	310	49
	125	5	254	267	381	127	725	750	280	310	62
	150	6	267	279	403	152	780	835	300	310	77	106
	200	8	292	305	419	203	975	1030	350	310	123	150
	250	10	330	343	457	254	1150	1280	400	310	188	215
	300	12	356	368	502	305	1380	1460	450	460	288	315
	350	14	381	394	572	337	1545	1620	500	460	385	435
	400	16	406	419	610	387	1733	1830	500	460	500	552
	450	18	432	445	660	438	1915	2000	500	460	601	653
	500	20	457	470	711	489	21 22	2220	600	460	764	816
	600	24	508	521	813	591	2520	2620	600	460	1007	1 185
	650	26	559		864	633		2850		600		1550
	700	28	610		914	684		3080		600		1880
	750	30	610		914	735		3180		600		2300
	800	32	711		965	779		3300		600		2550
	850	34	762		1016	830		3550		600		2950
	900	36	711		1016	874		3760		600		3390



三、美标（磅级）闸阀Class 300 PN50 DN15~900   铸钢闸阀主要口径以及尺寸

压力 Class	口径Caliber		尺寸 Inch								重量 Weight (Kg)
	DN	NPS	L			d	H	H1	W	W1
			RF	RTJ	BW						手动Handle	伞齿轮 Conical gear
Class 300 PN 50	15	1/2	140	151	140	14	198		120		6	-
	20	3/4	152	165	152	19	215	-	140	-	7	-
	25	1/4	165	178	165	25	245	-	160	-	10	-
	32	11/4	178	191	178	32	306	-	180	-	15	-
	40	11/2	190	203	190	38	400	-	200	-	21	-
	50	2	216	232	216	51	420	-	200	-	25	-
	65	21/2	241	257	241	64	446	-	200	-	30	-
	80	3	283	298	283	76	537	-	250	-	48	-
	100	4	305	321	305	102	619	650	280	31 0	73	100
	125	5	381	397	381	127	722	750	300	310	99	126
	150	6	403	419	403	152	806	835	350	310	130	186
	200	8	419	435	419	203	1000	1030	400	310	208	235
	250	10	457	473	457	254	1240	1280	450	310	334	386
	300	12	502	518	502	305	1425	1460	500	460	450	502
	350	14	762	778	762	337	1585	1620	600	460	704	3756
	400	16	838	854	838	387	1790	1830	500	460	923	965
	450	18	914	930	914	438	1960	2000	650	460	1131	1224
	500	20	991	1010	991	489	2158	2220	750	460	1345	1400
	600	24	1 143	1165	1143	591	2576	2620	900	460	2122	2385
	650	26	1245	1270	1245	633		2850		600		3000
	700	28	1346	1372	1346	684		3080		600		3300
	750	30	1397	1422	1397	735		3180		600		3350
	800	32	1524	1553	1524	779		3300		600		4000
	850	34	1626	1654	1626	830		3550		600		5200
	900	36	1727	1756	1727	874		3760		600		6050

Class 150 PN20 DN15~900 Class 300 PN50 DN15~900 铸钢闸阀

美标（磅级）闸阀 API GATE VALVES

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

1. 守信合同，保证及时供货，随时保持与客户联系。

2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

我厂有专职售后服务人员，全体业务人员为兼职售后服务人员，技术监督处定期对全体业务人员进行技术培训。

1. 产品质保期为自出厂起有效期限内，实行“三包”服务（包退、包换、包修）。

2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4. 对售后服务，用户填写服务后的质量反馈表，并做出鉴定意见，以便提高的服务质量。

Class 150 PN20 DN15~900 Class 300 PN50 DN15~900 铸钢闸阀

美标（磅级）闸阀 API GATE VALVES

订货流程

1. 客户采购清单请传真，或者发送电子邮件给沈阳郑高阀门有限公司。

2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

3. 具体商定：交货期、特殊要求等事宜。

订货须知

1. 客户对产品有特殊要求，须在订货合同中提供以下说明：

(1) 结构长度

(2) 连接形式

(3) 公称直径、全通径、缩径、管道尺寸

(4) 运用介质及温度、压力范围

(5) 实验、检验标准及其他要求

2. 本厂可根据客户特殊要求配置各类驱动装置。

3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
