波纹管闸阀WZ40H-40 型
一、产品说明
WZ40H-40 型波纹管闸阀：手动驱动、法兰式连接、明杆楔式弹性闸板结构，阀座密封面材料为不锈钢、公称压力 PN40、阀体材料为碳素钢的波纹管闸阀。
纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统，特别适用于易燃、易爆、有毒及贵重介质的管路。
二、产品性能参数
WZ40H-40 型波纹管闸阀主要性能参数
| 型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
| WZ40H-40 |
40 |
4.0 |
≤ 425 |
无腐蚀性介质 |
三、产品零部件材料
WZ40H-40 型波纹管闸阀零部件材料
| 型号 |
材料 |
| 阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
波纹管 |
| WZ40H-40 |
碳素钢 |
铬不锈钢 |
铬不锈钢或碳钢堆焊硬质合金 |
柔性石墨或夹不锈钢丝柔性石墨 |
奥氏体不锈钢 |

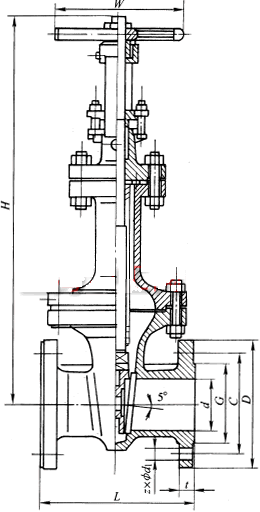

四、产品外形及结构尺寸
WZ40H-40 型波纹管闸阀外形及结构尺寸 (mm)
| DN |
H |
L |
W |
t |
d |
G |
C |
D |
z×ød1 |
| 20 |
311 |
152.5 |
110 |
16 |
20 |
43 |
82.5 |
120 |
4×ø18 |
| 25 |
442 |
165 |
150 |
17.5 |
25 |
51 |
89 |
125 |
4×ø18 |
| 40 |
509 |
190.5 |
150 |
21 |
42 |
73 |
114.5 |
155 |
4×ø22 |
| 50 |
624 |
216 |
200 |
22.4 |
51 |
92 |
127 |
165 |
8×ø19 |
| 80 |
744 |
283 |
250 |
28.5 |
76 |
127 |
168 |
210 |
8×ø22 |
| 100 |
906 |
305 |
250 |
31.8 |
102 |
157 |
200 |
254 |
8×ø22 |
| 150 |
1148 |
403 |
350 |
36.6 |
152 |
216 |
270 |
318 |
12×ø22 |
| 200 |
1404 |
419 |
400 |
41.2 |
203 |
270 |
330 |
381 |
12×ø25 |
| 250 |
1724 |
457 |
450 |
47.8 |
254 |
324 |
387.5 |
444 |
16×ø29 |
