锻钢低温闸阀DZ11H、DZ11Y 型 150(Lb)~800(Lb)
一、产品说明
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 锻钢低温闸阀：手动、内螺纹（丝口）连接、明杆楔式单闸板，DZ11H 阀座密封面材料为 Gr3 系不锈钢、DZ11Y 阀座密封面材料为硬质合金，压力等级 150Lb~800Lb，阀体为碳素钢的低温型闸阀。
二、产品性能参数
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 锻钢低温闸阀主要性能参数
| 型号 |
压力级 (LB) |
工作压力 (MPa) |
适用温度 (℃) |
适用介质 |
| DZ11H-150(Lb) |
150 |
2.0 |
≤425 |
水、蒸汽、油品 |
| DZ11H-300(Lb) |
300 |
5.0 |
| DZ11H-600(Lb) |
600 |
10.0 |
| DZ11H-800(Lb) |
800 |
14.0 |
| DZ11Y-150(Lb) |
150 |
2.0 |
≤425 |
水、蒸汽、油品 |
| DZ11Y-300(Lb) |
300 |
5.0 |
| DZ11Y-600(Lb) |
600 |
10.0 |
| DZ11Y-800(Lb) |
800 |
14.0 |
三、产品零部件材料
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 锻钢低温闸阀零部件材料
| 型号 |
材料 |
| 阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
| DZ11H-150(Lb) |
碳素钢 |
铬不锈钢 |
铬不锈钢或碳钢堆焊硬质合金 |
柔性石棉 |
| DZ11H-300(Lb) |
| DZ11H-600(Lb) |
| DZ11H-800(Lb) |
| DZ11Y-150(Lb) |
碳素钢 |
铬不锈钢 |
铬不锈钢或碳钢堆焊硬质合金 |
柔性石棉 |
| DZ11Y-300(Lb) |
| DZ11Y-600(Lb) |
| DZ11Y-800(Lb) |

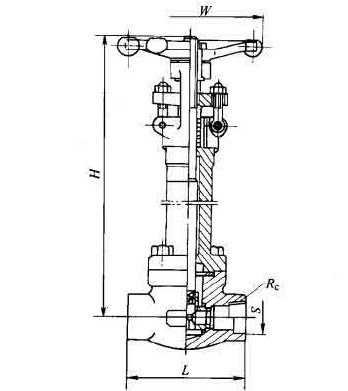

四、产品外形及结构尺寸
DZ11H、DZ11Y 型 150(Lb)~800(Lb) 锻钢低温闸阀主要外形及结构尺寸 (mm)
| DN |
S/mm |
T/in |
W/mm |
H（开）/mm |
重量/kg |
| in |
mm |
JNSI |
JIS |
| ½ |
15 |
21.8 |
22.2 |
½ |
125 |
333 |
7.1 |
| ¾ |
20 |
27.1 |
27.7 |
¾ |
125 |
360 |
9.4 |
| 1 |
25 |
33.8 |
34.5 |
1 |
160 |
407 |
13.5 |
| 1¼ |
32 |
42.6 |
42.2 |
1¼ |
160 |
475 |
15.0 |
| 1½ |
40 |
48.7 |
49.1 |
1½ |
180 |
475 |
17.8 |
| 2 |
50 |
61.1 |
61.1 |
2 |
200 |
551 |
28.0 |
