铸铁电动暗杆软密封闸阀Z945X-10 型
一、产品说明
Z945X-10 型铸铁电动暗杆软密封闸阀：电动、法兰连接、暗杆楔式刚性单闸板，阀座密封面材料为丁腈橡胶，公称压力 PN10，阀体材料为灰铸铁的闸阀。
二、产品性能参数
Z945X-10 型铸铁电动暗杆软密封闸阀主要性能参数
| 型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
| Z945X-10 |
10 |
1.0 |
≤80 |
水 |
三、产品零部件材料
Z945X-10 型铸铁电动暗杆软密封闸阀零部件材料
| 型号 |
材料 |
| 阀体、阀盖 |
阀杆 |
衬胶闸板 |
填料 |
| Z945X-10 |
灰铸铁 |
铬镍不锈钢 |
球墨铸铁（丁腈橡胶） |
丁腈橡胶 |

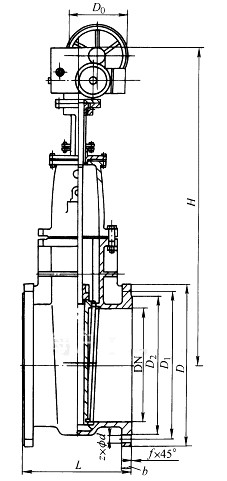

四、产品外形及结构尺寸
Z945X-10 型铸铁电动暗杆软密封闸阀主要外形及结构尺寸（mm）
| DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
| 50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
| 65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
| 80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
| 100 |
229 |
220 |
180 |
156 |
24 |
3 |
8×Φ19 |
| 125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
| 150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
| 200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
| 250 |
330 |
395 |
350 |
319 |
28 |
3 |
12×Φ23 |
| 300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
| 350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
| 400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
| 450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
| 500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
| 600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
铸铁电动暗杆软密封闸阀Z945X-10 型
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
1. 守信合同，保证及时供货，随时保持与客户联系。
2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
我厂有专职售后服务人员，全体业务人员为兼职售后服务人员，技术监督处定期对全体业务人员进行技术培训。
1. 产品质保期为自出厂起有效期限内，实行“三包”服务（包退、包换、包修）。
2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4. 对售后服务，用户填写服务后的质量反馈表，并做出鉴定意见，以便提高的服务质量。
铸铁电动暗杆软密封闸阀Z945X-10 型
订货流程
1. 客户采购清单请传真，或者发送电子邮件给沈阳郑高阀门有限公司。
2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3. 具体商定：交货期、特殊要求等事宜。
订货须知
1. 客户对产品有特殊要求，须在订货合同中提供以下说明：
(1) 结构长度
(2) 连接形式
(3) 公称直径、全通径、缩径、管道尺寸
(4) 运用介质及温度、压力范围
(5) 实验、检验标准及其他要求
2. 本厂可根据客户特殊要求配置各类驱动装置。
3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
