沟槽式卡箍Y型过滤器
一、产品说明
沟槽式卡箍Y型过滤器：过滤面积大、流阻系数小、下端部装有自由冲洗装置，冲洗时间快比一般Y型过滤快 8~10 倍。阀体内外采用无毒性的粉体环氧树脂喷涂，使水质不至于出现缺水及阀体的腐蚀。过滤网采用不锈钢，在使用过程中不会出现滤网结锈而减少过滤面积。本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
二、产品性能参数
沟槽式卡箍Y型过滤器主要性能参数
| 型号 |
PN |
工作压力 (Mpa) |
适用温度 (℃) |
适用介质 |
| DFSRY-16Q |
16 |
1.6 |
≤ 100 |
蒸汽、水 |
| DFSRY-16C |
| DFSRY-16P |
硝酸类 |
| DFSRY-16QR |
醋酸类 |
三、产品零部件材料
沟槽式卡箍Y型过滤器零部件材料
| 型号 |
材料 |
| 阀体、法兰盖 |
过滤网 |
| DFSRY-16Q |
球墨铸铁 |
不锈钢 |
| DFSRY-16C |
碳素钢 |
| DFSRY-16P |
不锈钢 |
| DFSRY-16QR |
不锈钢 |

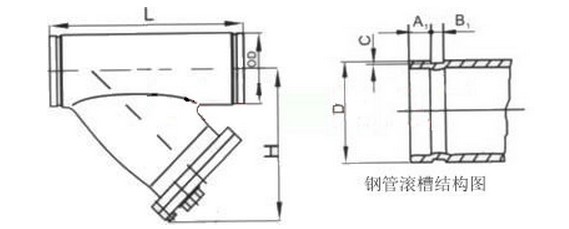

四、产品外形及结构尺寸（PN16）
沟槽式卡箍Y型过滤器主要外形及结构尺寸（mm）
| DN |
DN/in |
OD |
L |
H |
|
DN |
DN/in |
OD |
L |
H |
| 50 |
2 |
60 |
200 |
150 |
150 |
6 |
165 |
460 |
360 |
| 65 |
21/2 |
76 |
240 |
180 |
200 |
8 |
219 |
550 |
440 |
| 80 |
3 |
89 |
270 |
200 |
250 |
10 |
273 |
680 |
530 |
| 100 |
4 |
114 |
340 |
260 |
300 |
12 |
325 |
790 |
580 |
| 125 |
5 |
140 |
400 |
310 |
|
|
|
|
|
五、产品外形及结构尺寸（钢管滚槽、开槽基本尺寸及偏差）
沟槽式卡箍Y型过滤器钢管滚槽、开槽基本尺寸及偏差表（mm）
| 公称通径 |
钢管外径 |
A1 0/-0.5 |
B1 +0.5/0 |
C +0.5/0 |
| 50 |
60 |
14.5 |
9.5 |
2.2 |
| 65 |
76 |
| 80 |
89 |
| 100 |
114 |
16 |
| 125 |
140 |
| 150 |
165 |
| 200 |
219 |
19 |
13 |
2.5 |
| 250 |
273 |
| 300 |
325 |
3.3 |
沟槽式卡箍Y型过滤器
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
1. 守信合同，保证及时供货，随时保持与客户联系。
2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
我厂有专职售后服务人员，全体业务人员为兼职售后服务人员，技术监督处定期对全体业务人员进行技术培训。
1. 产品质保期为自出厂起有效期限内，实行“三包”服务（包退、包换、包修）。
2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4. 对售后服务，用户填写服务后的质量反馈表，并做出鉴定意见，以便提高的服务质量。
沟槽式卡箍Y型过滤器
订货流程
1. 客户采购清单请传真，或者发送电子邮件给沈阳郑高阀门有限公司。
2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3. 具体商定：交货期、特殊要求等事宜。
订货须知
1. 客户对产品有特殊要求，须在订货合同中提供以下说明：
(1) 结构长度
(2) 连接形式
(3) 公称直径、全通径、缩径、管道尺寸
(4) 运用介质及温度、压力范围
(5) 实验、检验标准及其他要求
2. 本厂可根据客户特殊要求配置各类驱动装置。
3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
