全衬里（衬氟）Y型过滤器GL41F₃-16C、GL41F₄₆-16C

沈阳郑高阀门GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器1

一、产品说明

GL41F₃-16C、GL41F₄₆-16C 全衬里（衬氟）Y型过滤器阀体内部构件均为衬里部件，使产品在几乎所有强酸、强碱、盐、强氧化剂和有机溶剂等介质中均能适用。

二、产品性能参数

GL41F₃-16C、GL41F₄₆-16C 全衬里（衬氟）Y型过滤器主要性能参数
型号	PN	工作压力 (MPa)
GL41F₃-16C	16	1.6
GL41F₄₆-16C	16	1.6

三、产品零部件材料

GL41F₃-16C、GL41F₄₆-16C 全衬里（衬氟）Y型过滤器零部件材料
型号	材料
型号	阀体、阀盖	过滤网	螺栓、螺母	衬里层
GL41F₃-16C	HT250、WCB	PTFE(F₄)	35、45	FEP(F₄₆)、PCTFE(F₃)
GL41F₄₆-16C	HT250、WCB	PTFE(F₄)	35、45	FEP(F₄₆)、PCTFE(F₃)

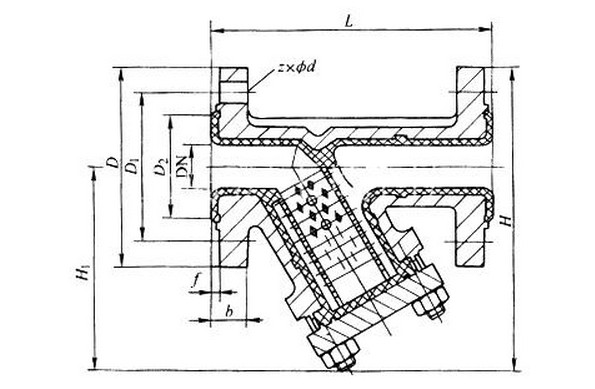

四、产品外形及结构尺寸（PN16）

GL41F₃-16C、GL41F₄₆-16C 全衬里（衬氟）Y型过滤器主要外形及结构尺寸（mm）
DN	DN/in	L	D	D₁	D₂	b	f	z×ø	H₁	H	重量/kg
20	¾	150	105	75	55	16	2	4×ø14	70	122	3.3
25	1	160	115	85	65	16	2	4×ø14	78	135	4.2
32	1¼	180	135	100	78	18	2	4×ø18	86	154	6.6
40	1½	200	145	110	85	18	3	4×ø18	92	164	7.3
50	2	230	160	125	100	20	3	4×ø18	102	182	12
65	2½	290	180	145	120	20	3	4×ø18	115	205	16
80	3	310	195	160	135	22	3	8×ø18	135	232	23
100	4	350	215	180	155	24	3	8×ø18	156	263	32
125	5	400	145	210	185	26	3	8×ø18	248	370	39
150	6	480	180	240	210	28	3	8×ø18	285	425	52
200	8	495	335	295	265	30	3	12×ø23	362	530	89
