先导活塞式蒸汽减压阀Y43H-16、Y43H-16C、Y43H-16Q 型沈阳郑高阀门Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀

一、产品说明

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀：法兰连接形式、活塞式结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16，Y43H-16 阀体材料为 HT200、Y43H-16C 阀体材料为 WCB、Y43H-16Q 阀体材料为 QT450-10 的蒸汽减压阀。

二、产品性能参数

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀主要性能参数
型号 PN 进口参数 出口压力 / MPa 出口压力 / MPa 适用介质
温度 / ℃ 压力 / MPa
Y43H-16 16 ≤200 1.6 0.05~1.0 ±0.05 蒸汽
Y43H-16C
Y43H-16Q

三、产品零部件材料

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀零部件材料
型号 材料
阀体、上阀盖、下阀盖 主副阀瓣、主副阀座、活塞 主副弹簧 调节弹簧 膜片 活塞环
Y43H-16 HT2000 不锈钢 铬钒钢 硅锰钢 不锈钢 合金耐磨铸铁
Y43H-16C WCB
Y43H-16Q QT450-10

四、产品外形及结构尺寸

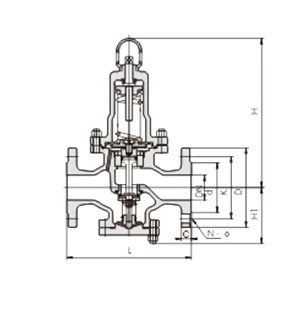

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀外形及结构尺寸（mm）
DN L D D1 D2 b z×ød H1 H2 重量 / kg
25 180 115 85 65 18 4×ø18 100 290 16
32 200 135 100 78 18 4×ø18 100 290 17
40 220 145 110 85 20 4×ø18 105 310 22
50 250 160 125 100 20 4×ø18 105 310 24
65 280 180 145 120 20 4×ø18 105 310 25
80 310 195 160 135 22 8×ø18 160 340 50
100 350 215 180 155 24 8×ø18 160 340 52
125 400 245 210 185 26 8×ø18 195 375 88
150 450 280 240 210 28 8×ø23 195 375 94
200 550 335 295 265 30 12×ø23 225 475 151
