单(双)冲洗旋塞阀




沈阳郑高阀门单(双)冲洗旋塞阀介绍

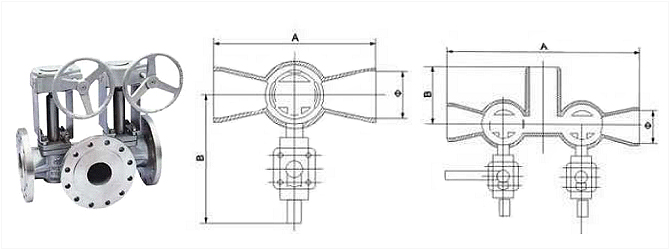

单(双)冲洗旋塞阀    主要外形尺寸及连接尺寸

公称通径
（in）		 150Lb单冲洗 公称通径
（in）		 150Lb双冲洗
A B Ф A B C Ф
2 216 278 54.8 2 432 115 278 54.8
3 305 278 82.8 3 585 140 293 82.8
4 356 293 108.2 4 686 150 308 108.2
6 432 308 161.5 6 842 200 320 161.5
8 508 320 211.6 8 970 270 270 211.6
10 572 333 264.7 10 1144 350 350 264.7
公称通径
（in）		 300Lb单冲洗 公称通径
（in）		 300Lb双冲洗
A B Ф A B C Ф
2 216 278 54.8 2 432 115 278 54.8
3 305 278 82.8 3 585 140 293 82.8
4 356 293 108.2 4 686 150 308 108.2
6 432 308 161.5 6 842 200 320 161.5
8 508 320 208 8 970 270 270 211.6
10 572 333 260.4 10 1144 350 350 264.7
