德标对焊式卡套旋塞阀 PN16-PN160

沈阳郑高阀门德标对焊式卡套旋塞阀介绍

一、德标对焊式卡套旋塞阀主要性能规范

公称压力（mpa）	试验压力（mpa）		工作压力（mpa）	工作温度（℃）
公称压力（mpa）	壳体	密封	工作压力（mpa）	工作温度（℃）
1.6	2.4	1.76	1.6	350℃
2.5	3.8	2.7	2.5
4.0	6.0	4.4	4.0
6.4	9.6	7.0	6.4
10.0	15.0	11.0	10.0
16.0	24.0	17.6	16.0

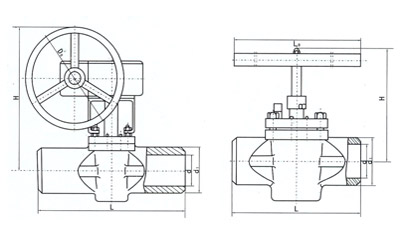

二、德标对焊式卡套旋塞阀主要外形尺寸及连接尺寸

注：DN100以上带蜗轮

德标对焊式卡套旋塞阀 1.6(PN16)

公称压力（mpa）	公称通径（in）	尺寸（mm）
公称压力（mpa）	公称通径（in）	d	d1	L	H	Lo	Do
1.6(PN16)	15	15	25	130	150	300	-
	20	20	32	150	155	300
	25	25	38	160	160	300	-
	32	32	46	180	180	350	-
	40	40	55	200	190	400	-
	50	50	66	230	200	500	-
	65	70	83	290	220	500	-
	80	80	100	310	230	550	-
	100	97	121	350	380	-	300
	125	125	147	400	460	-	300
	150	150	175	480	520	-	320
	200	200	226	600	580	-	320
	250	250	279	730	620	-	350
	300	300	330	850	680	-	380

德标对焊式卡套旋塞阀(PN25-PN64) 主要外形尺寸及连接尺寸

注：DN100以上带蜗轮

公称压力（mpa）	公称通径（in）	尺寸（mm）
公称压力（mpa）	公称通径（in）	d	d1	L	H	Lo	Do
2.5(PN25)	15	15	30	130	150	300	-
	20	20	35	150	155	300
	25	25	41	160	160	300	-
	32	32	48	180	180	350	-
	40	40	56	200	190	400	-
	50	50	68	230	200	500	-
	65	70	83	290	220	500	-
	80	80	100	310	230	550	-
	100	97	122	350	380	-	300
	125	125	150	400	460	-	300
	150	150	175	480	520	-	320
	200	200	230	600	580	-	320
	250	250	282	730	620	-	350
	300	300	334	850	680	-	380
4.0(PN40)	15	15	30	130	150	300	-
	20	20	35	150	155	300
	25	25	41	160	160	300	-
	32	32	48	180	180	350	-
	40	40	56	200	190	400	-
	50	50	68	230	200	500	-
	65	70	84	290	220	500	-
	80	80	101	310	230	550	-
	100	97	125	350	380	-	300
	125	125	150	400	460	-	300
	150	150	175	480	520	-	320
	200	200	230	600	580	-	320
	250	250	285	730	620	-	350
	300	300	337	850	680	-	380
6.4(PN64)	15	15	35	130	150	300	-
	20	20	45	150	155	300
	25	25	52	160	160	300	-
	32	32	62	180	180	350	-
	40	40	72	200	190	400	-
	50	50	87	230	200	500	-
	65	70	105	290	220	500	-
	80	80	125	310	230	550	-
	100	97	155	350	380	-	300
	125	125	182	400	470	-	300
	150	150	238	480	520	-	320
	200	200	293	600	580	-	320
	250	250	348	730	620	-	350
	300	300		850	680	-	380

德标对焊式卡套旋塞阀(PN100-PN160) 主要外形尺寸及连接尺寸

注：DN100以上带蜗轮

公称压力（mpa）	公称通径（in）	尺寸（mm）
公称压力（mpa）	公称通径（in）	d	d1	L	H	Lo	Do
10.0(PN100)	15	15	28	130	140	300	-
	20	20	33	150	145	300
	25	25	38	160	150	300	-
	32	32	46	180	170	350	-
	40	40	56	200	190	400	-
	50	50	72	230	200	500	-
	65	70	77	290	210	500	-
	80	80	102	310	230	550	-
	100	97	125	350	450	-	300
	125	125	150	400	470	-	300
	150	150	180	480	530	-	320
	200	200	234	600	570	-	320
	250	250	290	730	600	-	350
	300	300	352	850	650	-	350
16.0(PN160)	15	15	30	130	140	300	-
	20	20	33	150	145	300
	25	25	41	160	150	300	-
	40	40	58	200	180	400	-
	50	50	72	230	200	500	-
	65	70	87	290	210	500	-
	80	80	105	310	230	550	-
	100	97	130	350	450	-	300
	125	130	161	400	470	-	300
	150	153	190	480	530	-	320
	200	194	250	600	570	-	320
	250	239	310	730	600	-	350
	300	286	370	850	650	-	350
