公称通径 DN （ mm ） （阀座直径 DN ）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数 Kv	直 线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程 (mm)		16					25			40			60
公称压力 PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直线、等百分比
固有可调比		50
允 许 泄漏量	单 座	硬密封：Ⅳ级 软密封：Ⅵ级
	套 筒	硬密封： II 级 软密封：Ⅵ级
工作温度 t ( o C)		-20~200 -40~250 -40~450 -60~450
信号范围（ mA.DC ）		0~10 4~20
作用方式		电关式 电开式
使用环境温度 ( o C)		电动调节阀： -20~70 o C 伺服放大器： 0~50 o C
使用环境湿度		电动调节阀：≤ 95% 伺服放大器：≤ 85%
电源电压		220V 50Hz 380V 50Hz 24AC/DC

*本产品性能指标贯彻GB/T4213-92。
三、ZAZM型电动调节阀配套用电动执行机构有关技术参数

公称通径 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
电动执行机构型 号	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
电动执行机构推 力（ N ）	普通型	400 4000		400 4000			6400			6400 16000
	电子型	2000		4000			6000			8000
全行程 时 间 （ S ）	普通型	12.5		20			32			48
	电子型	30		30			48			60
消耗功率（ W ）	普通型	28					35
	电子型	6		15			25			40

*表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。

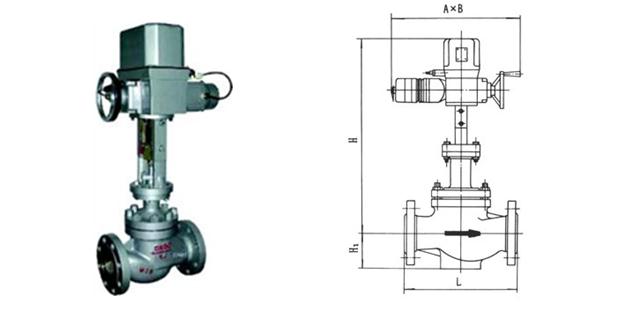

四、ZAZM型电动调节阀规格重量

普通型 单位：mm

公称通径 DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量 (Kg)	PN 16 40	50	52	54	56	58	75	87	95	132	135	155
	PN64	53	56	58	65	68	84	110	129	177	180	210

电子型 单位：mm

公称通径 DN		20	25	32	40	50	65	80	100	125	150	200
d		φ 155		φ 162			φ 170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量 (Kg)	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
	PN64	13	16	19	26	27	43	69	85	120	125	150
