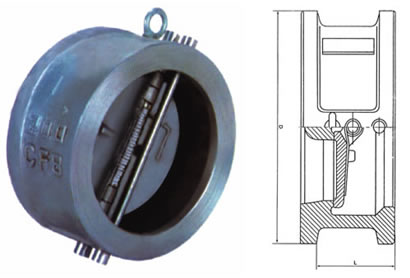

H76型 |
对夹连接双瓣旋启式止回阀 |
PN16~40 DN50~600 |
【产品用途】
对夹连接双瓣旋启式止回阀H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
【产品特点】对夹连接双瓣旋启式止回阀H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
【执行标准】对夹连接双瓣旋启式止回阀H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
【性能参数】对夹连接双瓣旋启式止回阀H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀
|
型号
|
工作压力（MPa）
|
适用温度（℃）
|
适用介质
|
阀体材料
|
|
H76H-10C～40
|
1.0～4.0
|
－29～425
|
水、蒸汽、油品
|
碳钢
|
|
H76W-10P～25
|
1.0～2.5
|
≤150
|
硝酸类
|
不锈钢
|
|
H76Y-40P
|
4.0
|
≤150
|
硝酸类
|
不锈钢
|
HH47、H47XF、HDH47X 蝶式缓冲止回阀主要外形和连接尺寸
| 公称通径DN (mm) | 尺寸 (mm) | |||
| L | H | B1 | B2 | |
| 200 | 230 | 550 | 540 | 600 |
| 250 | 250 | 630 | 600 | 700 |
| 300 | 270 | 690 | 650 | 740 |
| 350 | 290 | 780 | 710 | 800 |
| 400 | 310 | 860 | 770 | 870 |
| 450 | 330 | 910 | 830 | 920 |
| 500 | 350 | 980 | 900 | 1000 |
| 公称通径DN (mm) | 尺寸 (mm) | |||
| L | H | B1 | B2 | |
| 600 | 390 | 1070 | 1090 | 1250 |
| 700 | 430 | 1220 | 1200 | 1360 |
| 800 | 470 | 1320 | 1320 | 1480 |
| 900 | 510 | 1430 | 1420 | 1580 |
| 1000 | 550 | 1550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1780 | 1950 |
| 1400 | 710 | 1980 | 2000 | 2175 |
