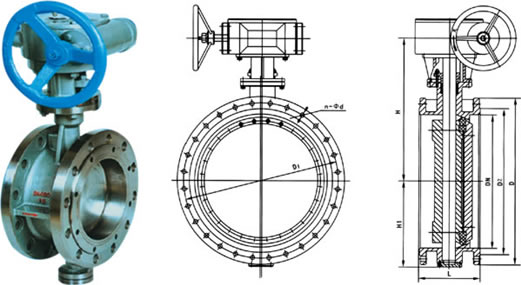

蜗轮转动法兰金属硬密封蝶阀D343H

PN10~40     DN40~4000

沈阳郑高阀门蜗轮转动法兰金属硬密封蝶阀D343H

蜗轮转动法兰金属硬密封蝶阀D343H特点与用途

1.本蜗轮法兰蝶阀结构紧凑、体积小、重量轻、操作灵活、维修方便。
2.蜗轮法兰蝶阀设计采用三偏心密封原理、密封性能可靠。
3.蜗轮法兰蝶阀密封副选用不锈钢材料，并在制造过程中进行特殊的工艺处理，具有耐高温、耐腐蚀，使用寿命长的特点。
4.蜗轮法兰蝶阀过流面积大，流阻系数小，流通能力大。
5.蜗轮法兰蝶阀抗老化、搞辐射，经久耐用。
蜗轮转动法兰金属硬密封蝶阀D343H主要性能规范
蜗轮法兰蝶阀试验压力 蜗轮法兰蝶阀使用范围
公称压力 试验压力（MPa）
壳体强度试验 密封试验
0.6 0.9 0.66
1.0 1.5 1.1
1.6 2.4 1.8
2.5 3.8 2.8
4.0 6.0 4.4
产品类型 适用介质 适用温度（℃）
碳钢型（C） 水、蒸汽、油、空气 ≤300
合金钢型（I） 蒸汽、油品 ≤650
不锈钢高温型（P II） 蒸汽、油品、酸类、海水 ≤900
蜗轮转动法兰金属硬密封蝶阀D343H主要零件材料
产品类型 零件名称
阀体 蝶板 阀轴 密封面
碳钢型（C） WCB WCB 铬不锈钢 铁基合金
合金钢型（I） C5 C5 铬钼钡钢 钴基合金
不锈钢高温型（P II） 高镍铬钢 高镍铬钢 铬镍钼钛钢 钴钨合金
蜗轮转动法兰金属硬密封蝶阀D343H主要尺寸及重量
公称通径 公称压力 主要外形尺寸和连接尺寸（mm） 重量（Kg）
L H L1 Do
50 0.6 43 143 266 316 5.5
65 46 143 266 7
80 49 160 266 9
100 56 170 266 11.5
125 64 210 345 17
150 70 212 345 22
200 71 217 353 39
250 76 280 353 47
300 83 307 353 68
400 102 650 385 187
450 114 700 400 316 225
500 127 739 400 316 260
600 154 934 490 520 383
700 165 1020 500 520 462
800 190 1075 500 520 570
900 203 1160 632 640 701
1000 216 1345 720 640 800
1200 254 1520 720 922
50 1.0 43 143 266 5.5
65 46 143 266 7
80 49 160 266 9
100 56 306 200 19.5
125 64 310 200 160 22
150 70 340 200 160 30
200 71 410 200 240 40
250 76 450 200 240 51
300 83 555 260 316 60
350 92 650 260 316 117
400 102 655 385 316 189
450 114 700 400 316 228
500 127 742 400 316 259
600 154 934 490 316 388
700 165 1020 504 520 462
800 190 1075 504 520 559
900 203 1160 632 640 700
1000 216 1345 720 640 786
1200 254 1520 720 640 907
50 1.6 43 143 266 5.5
65 46 143 266 7
80 49 160 266 9
100 56 306 200 160 20
125 64 310 200 160 23
150 70 340 200 160 29
200 71 410 200 240 40
250 76 450 200 240 50
300 83 555 260 316 60
350 92 650 260 316 120
400 102 655 390 316 190
450 114 700 400 316 230
500 127 742 400 316 265
600 154 934 490 520 390
700 165 1020 504 520 465
800 190 1075 504 520 570
900 203 1160 632 640 700
1000 216 1365 720 640 803
1200 254 1540 720 640 920
50 2.5 43 143 266 6.3
65 46 143 266 9
80 49 160 266 11
100 56 308 200 160 25
125 64 310 200 160 33
150 70 340 200 240 47
200 71 410 200 240 52
250 76 450 200 316 65
300 83 555 260 36 123
350 92 650 260 316 190
400 102 680 385 316 230
450 114 700 400 316 265
500 127 742 400 316 390
600 154 932 550 520 465
700 165 1020 550 520 570
800 190 1075 550 520 705
900 203 1180 632 640 730
1000 216 1370 720 640 927
1200 254 1430 720 640 953
50 4.0 43 143 266 6.3
65 46 143 266 9
80 49 160 266 11
100 56 308 200 160 25
125 64 310 200 160 33
150 70 340 200 160 47
200 71 410 200 240 55
250 76 450 200 240 70
300 83 560 260 316 135
350 92 667 260 316 203
400 102 692 385 316 245
450 114 713 400 316 283
500 127 762 400 316 405
600 154 944 550 520 591
700 165 1035 632 640 723
