四氟密封蝶阀D343F型
四氟密封蝶阀用途：
D343F系列四氟密封蝶阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸汽）的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。
四氟密封蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，具有严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。
四氟密封蝶阀设计特点：
阀体采用分体式，阀轴现两的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。
四氟密封蝶阀性能参数：
设计规范 GB/T12238/API 609/MSS SP-67
驱动方式 手动、蜗轮传动、气动、电动
连接形式 法兰连接、对夹式
公称通径 （DN） 15～1200 mm
公称压力 （PN） 1.0 MPa，1.6 MPa
适用温度 -50～180 ℃
主要技术参数：
|
|||||||||||||||||||||||||||||||||
四氟密封蝶阀材料：
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈钢酸铸钢 |
||
|
Z |
C |
P8 |
R8 |
P3 |
R3 |
||
|
1 |
阀体/阀盖 |
A126-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
蝶板 |
A216-WCB |
A105 |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
3 |
阀杆 |
A182-F6 |
A182-F304 |
A182-316 |
A182-F304L |
A182-F316L |
|
|
4 |
衬里/阀座 |
PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性F4）、PP、PO |
|||||
|
5 |
紧固销 |
A182-F6 |
A182-F304 |
A182-F316 |
A182-F304L |
A182-F316L |
|
|
6 |
填料 |
PTFE（F4） |
PTFE（F4） |
PTFE（F4） |
|||
|
7 |
填料压盖 |
A216-WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
8 |
支架 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
|
9 |
紧固螺栓 |
A193-B7 |
A193-B8M |
A193-B8M |
|||
|
10 |
螺母 |
A1942H |
A194-8 |
A194-8 |
|||

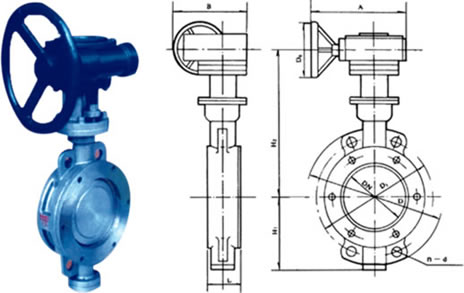

四氟密封蝶阀连接尺寸：
| 公称通径 DN(mm) |
尺寸 (mm) | ||||||
| L | 1.0MPa | 1.6MPa | |||||
| D | D1 | Z-Φd | D | D1 | Z-Φd | ||
| 50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
| 400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
| 450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
| 500 | 229 | 670 | 620 | 20-26 | 710 | 650 | 20-33 |
| 600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
