PN10 16 DN40~1000

使用中应注意的问题

1、由于锥销松动或折断导致扳手失灵

2、由于关闭不至位或过关闭引起泄漏

3、不可快速启闭阀门

4、由于橡胶老化导致密封泄漏

主要性能规范：The main technical data
型号 Type		公称压力 PN/MPa Nominal pressure		试验压力/MPa Testing preasure				适用温度℃ Suitable temperature		适用介质 Suitable medium
				壳体 Shell test pressure		液体密封 Liquid seal
D371X-10	1.0		1.5		1.1		根据橡胶品种确定 Decide according to rubber variety		水、油品、气体等 water,oil,steam etc.
D371X-16Q	1.6		2.4		1.76		60~135℃

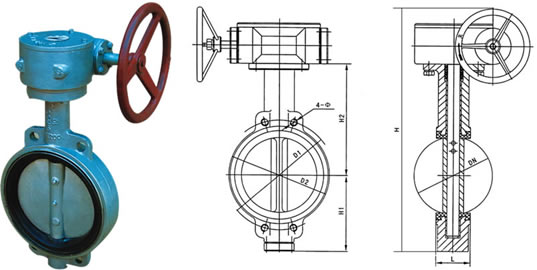

图中符号 Mark in chart		公称通径 Inside Nominal Diameter DN/mm
		100	125	150	200	250	300	350	400	450	500	600	700	800
L		52	56	56	60	68	83	78	102	114	127	154	165	190
H		105	125	135	170	200	230	275	298	315	348	400	520	591
H2		200	213	225	260	290	330	330	390	410	430	490	550	610
Do		180	180	180	240	240	300	300	360	360	360	360	420	420
H		386	418	443	562	627	759	849	929	964	1022	1162	1351	1486
LI		121	121	121	121	163	163	193	358	358	384	384	425	425
DN 1.0 MPa	D	180	210	240	295	350	400	460	515	565	620	725	840	950
	n-d	4-18	4-18	4-22	4-22	4-22	4-22	4-22	4-26	4-26	4-M24	4-M27	4-M27	4-M30
DN 1.6 MPa	D	180	210	240	295	355	410	470	525	585	650	770	840	950
	n-d	4-18	4-18	4-22	4-22	4-26	4-26	4-26	4-30	4-30	4-M30	4-M33	4-M33	4-M36
