气动对夹式橡胶密封蝶阀D671X型

PN10 16               DN40~1000

使用中应注意的问题

1、由于锥销松动或折断导致扳手失灵

2、由于关闭不至位或过关闭引起泄漏

3、不可快速启闭阀门

4、由于橡胶老化导致密封泄漏

主要性能规范：The main technical data
型号 Type	公称压力 PN/MPa Nominal pressure		试验压力/MPa Testing preasure				适用温度℃ Suitable temperature		适用介质 Suitable medium
			壳体 Shell test pressure		液体密封 Liquid seal
D671X-10	1.0	1.5		1.1		根据橡胶品种确定 Decide according to  rubber variety		水、油品、气体等 water,oil,steam etc.
D671X-16Q	1.6	2.4		1.76		60~135℃

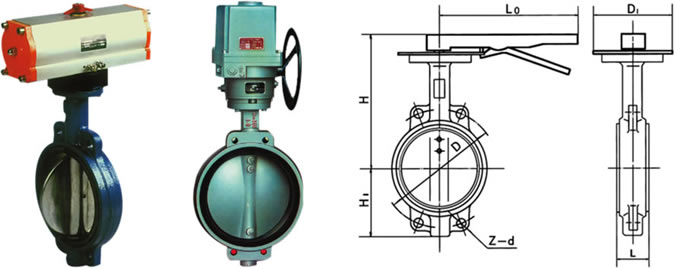

图中符号 Mark in chart		公称通径 Inside Nominal Diameter DN/mm
		100	125	150	200	250	300	350	400	450	500	600	700	800
L		52	56	56	60	68	83	78	102	114	127	154	165	190
H		105	125	135	170	200	230	275	298	315	348	400	520	591
H2		200	213	225	260	290	330	330	390	410	430	490	550	610
Do		180	180	180	240	240	300	300	360	360	360	360	420	420
H		386	418	443	562	627	759	849	929	964	1022	1162	1351	1486
LI		121	121	121	121	163	163	193	358	358	384	384	425	425
DN 1.0 MPa	D	180	210	240	295	350	400	460	515	565	620	725	840	950
	n-d	4-18	4-18	4-22	4-22	4-22	4-22	4-22	4-26	4-26	4-M24	4-M27	4-M27	4-M30
DN 1.6 MPa	D	180	210	240	295	355	410	470	525	585	650	770	840	950
	n-d	4-18	4-18	4-22	4-22	4-26	4-26	4-26	4-30	4-30	4-M30	4-M33	4-M33	4-M36

手动、气动、蜗轮传动、电动对夹式橡胶密封蝶阀

D71X型 D371X型 D671X型 D971X-16型 PN10 16 DN40~1000售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

1. 守信合同，保证及时供货，随时保持与客户联系。

2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

我厂有专职售后服务人员，全体业务人员为兼职售后服务人员，技术监督处定期对全体业务人员进行技术培训。

1. 产品质保期为自出厂起有效期限内，实行“三包”服务（包退、包换、包修）。

2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4. 对售后服务，用户填写服务后的质量反馈表，并做出鉴定意见，以便提高的服务质量。

手动、气动、蜗轮传动、电动对夹式橡胶密封蝶阀

D71X型 D371X型 D671X型 D971X-16型 PN10 16 DN40~1000订货流程

1. 客户采购清单请传真，或者发送电子邮件给沈阳郑高阀门有限公司。

2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

3. 具体商定：交货期、特殊要求等事宜。

订货须知

1. 客户对产品有特殊要求，须在订货合同中提供以下说明：

(1) 结构长度

(2) 连接形式

(3) 公称直径、全通径、缩径、管道尺寸

(4) 运用介质及温度、压力范围

(5) 实验、检验标准及其他要求

2. 本厂可根据客户特殊要求配置各类驱动装置。

3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
