电动蝶阀D941W



主要性能规范：The main technical data
型号 Type	公称压力PN/MPa Nominal pressure		试验压力/MPa Testing preasure				适用介质 Suitable medium		适用温度℃ Suitable  temperature
D941W-0.05C	0.005		壳体试验 Body testing		密封试验 The seal  seating pressure		尘烟气、烟气、空气等 Contain dust smoke  spirit,smoke  spirit,air etc.		-10~350
D941W-0.05JMn			0.15		0.055				450~650
主要零件材料：Material of main parts
型号 Type		零件名称 Name of parts
		阀体 Body		蝶阀、支架 Disc、Yoke		阀杆 Seat ring		填料 Packing
D941W-0.05C		Q325A		Q235A		40Cr		柔性石墨 Expanded graphite
D941W-0.05JMn		Q325A+高铝耐火砖衬里				耐热不锈钢 Heat-proof  stainless steel

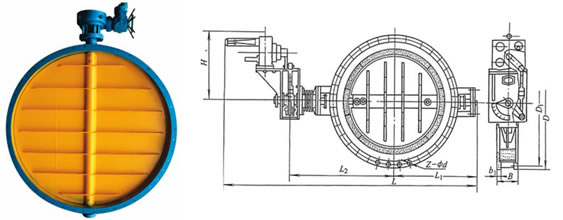

主要尺寸及重量：Main size of appearance and weight
型号Type:  D941w-0.5JMn
公称通径 DN/mm	尺寸/mm           Sign										执行器	转矩/(N . m)
	D1	D	B	B1	L1	L2	L	H	b	Z-φd
300	605	650	180	300	505	770	1715	489	12	12-φ18	DKJ-310	250
350	660	705	180	300	535	795	1765	489	12	12-φ18	DKJ-310
400	705	755	200	300	560	820	1815	489	12	16-φ18	DKJ-310
450	765	805	200	300	585	845	1865	489	12	16-φ18	DKJ-310
500	805	853	220	365	610	870	2019	569	14	20-φ18	DKJ-410	600
600	955	1005	220	365	660	920	2090	569	14	20-φ18	DKJ-410
700	1045	1100	240	365	710	970	2190	569	14	20-φ18	DKJ-410
800	1145	1200	240	420	760	1020	2440	730	14	24-φ24	DKJ-510	1600
900	1245	1300	260	420	810	1070	2540	730	14	24-φ24	DKJ-510
1000	1350	1405	260	420	860	1180	2645	730	16	28-φ24	DKJ-510
1200	1732	1792	280	450	960	1220	2910	660	16	32-φ24	DKJ-610A
1400	1930	1990	300	450	1060	1320	3110	660	16	36-φ24	DKJ-610A
1600	2130	2195	320	450	1660	1420	3310	660	22	40-φ24	DKJ-610A
1800	2330	2395	340	480	1260	1520	3540	740	22	44-φ24	DKJ-610	4000
2000	2535	2600	360	480	1360	1620	3740	740	22	48-φ24	DKJ-610
